米家智能插座增强版（型号ZNCL01CM）作为小米智能家居生态中一款重要的基础执行单元，凭借其稳定可靠的性能、简洁的设计和合理的价格，赢得了众多用户的青睐。本次，我们将对其进行一次详细的物理拆解与内部PCB分析，探究其内部构造、安全设计和核心元器件。

一、外观设计与安全规格

在拆解前，我们先回顾其外部特征。该插座采用白色阻燃PC材质外壳，符合国家强制标准。正面为标准的国标五孔插口（三孔+两孔），一个独立的安全门设计，能有效防止儿童误触。侧面设有实体物理开关按钮，可本地手动控制通断，并集成了一个状态指示灯。其额定参数为10A 250V~，最大负载功率2500W，足以满足绝大多数家用电器需求。

二、拆解过程与内部结构

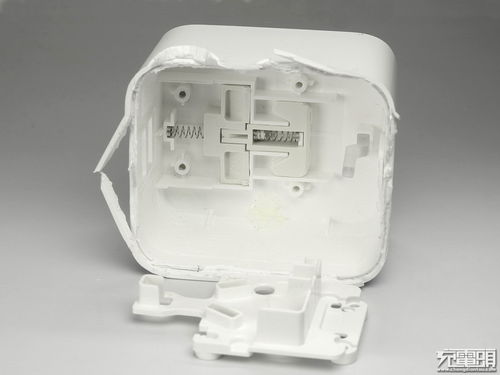

1. 外壳分离：插座外壳采用卡扣方式紧密固定，无任何可见螺丝。需要使用撬棒等工具沿侧边缝隙小心撬开。打开后，可见内部结构紧凑，所有部件集成在一块PCB板上。

1. 核心部件总览：整个内部由一块主PCB板、继电器、铜条载流件、安全门机械结构以及Wi-Fi天线（印刷在PCB上）组成。布局清晰，做工规整。

三、PCB板与核心元器件深度解析

PCB板是整个插座的大脑和控制中心，其设计直接关系到安全性、稳定性和智能功能。

1. 电源转换模块

• 安规器件：在交流电输入端，首先可以看到保险丝（Fuse）、压敏电阻（MOV）和共模电感等关键安规元件。保险丝用于过流保护；压敏电阻用于吸收雷击或电网浪涌产生的高压；共模电感则用于抑制高频电磁干扰，保证插座自身及电网的纯净度。
• AC-DC降压电路：将输入的220V交流高压电转换为PCB上芯片所需的低压直流电（如3.3V或5V）。核心通常是一颗集成的开关电源芯片，配合高频变压器、整流二极管和滤波电容完成。这部分电路区域会有明显的安全距离（爬电距离和电气间隙）设计，符合安规要求。

2. 控制与连接模块

• 主控MCU：这是智能插座的“大脑”。米家插座通常采用来自乐鑫（Espressif）或泰凌微（Telink）等厂商的Wi-Fi SoC芯片。这颗芯片集成了处理器、内存和Wi-Fi射频单元，负责执行联网、接收米家App/语音助手的指令、定时任务逻辑，并控制继电器的开关。其性能直接决定了响应速度和连接稳定性。
• 继电器：这是执行通断动作的核心功率部件。插座使用的是一颗高品质的电磁继电器，额定电流为10A。当MCU发出指令时，继电器内部的线圈通电产生磁力，吸合或断开触点，从而控制输出端电源的通断。继电器的质量至关重要，其触点材质和结构决定了耐电弧能力和使用寿命。

3. 电量计量模块（增强版核心功能）

与基础版最大的区别在于，增强版集成了电量计量功能。这依赖于一颗专用的电能计量芯片（如HLW8032、BL0942等型号）。该芯片通过采样电阻对负载电流进行高精度采样，并结合电压采样，实时计算电压、电流、功率、累计用电量等参数，并通过串口等通信方式上报给主控MCU，最终在米家App中显示。这使得用户可以精确监控电器能耗。

4. 其他设计细节

• 载流件：插套部分采用一体化铜条结构，而非传统的导线焊接，这种设计电阻更低、发热更小、机械强度和安全性更高，能确保大电流长期稳定通过。
• Wi-Fi天线：通常采用PCB板载倒F天线（IFA），布局在PCB板边缘，以优化无线信号强度。
• 状态指示：物理开关旁和网络状态指示灯由MCU直接控制。
• 过温保护：PCB上可能预留NTC热敏电阻位置或相关检测电路，用于监测内部温度，防止异常过热。

四、安全与设计

通过拆解分析，米家智能插座增强版ZNCL01CM的内部设计体现了以下特点：

1. 安全优先：从外壳阻燃材料、安全门、到内部的保险丝、压敏电阻、足够的电气间隙，多重措施共同保障了用电安全。
2. 结构扎实：一体化铜条、高品质继电器和规整的PCB工艺，确保了产品的长期可靠性和承载能力。
3. 功能集成度高：在有限的空间内，集成了电源转换、Wi-Fi联网、智能控制和高精度电量计量四大功能模块，布局合理，互不干扰。
4. 便于量产与维护：模块化设计使得生产装配效率高，但一体化封装也意味着普通用户几乎无法维修，属于一次性精密产品。

五、测试要点参考

在完成拆解（或日常使用）后，可关注以下测试点：

• 功能测试：通过米家App进行远程开关、定时、倒计时操作，验证响应是否迅速、执行是否准确。
• 电量计量精度测试：使用已知功率的纯阻性负载（如白炽灯、电暖器）进行对比，观察App显示功率与理论值的误差。
• 负载能力与温升测试：在接近满负载（如2300W）下长时间运行，监测插座外壳温度是否在安全范围内（通常温升不应过高）。
• 网络稳定性测试：在复杂网络环境下，测试其断网重连、指令丢包率等表现。

重要警告：本拆解仅为技术分析，普通用户切勿自行拆解。拆解会永久性损坏外壳并丧失保修资格，更关键的是，随意触碰内部带电部件有极高的触电风险。内部高压区域即使在断电后，电容等元件仍可能储存危险电荷。

米家智能插座增强版是一款在安全、功能、成本之间取得优秀平衡的智能硬件产品，其内部设计严谨，用料扎实，充分体现了小米生态链产品的典型风格。
