倍思作为数码配件领域的知名品牌，其推出的100W 2A2C氮化镓快充插座（俗称GaN Cube）以其紧凑的体积和强大的多口快充能力，成为市场上的热门产品。本次拆解报告旨在深入剖析其内部结构、用料与设计，揭示其实现高功率密度与安全快充背后的技术细节。

一、 外观与结构初探

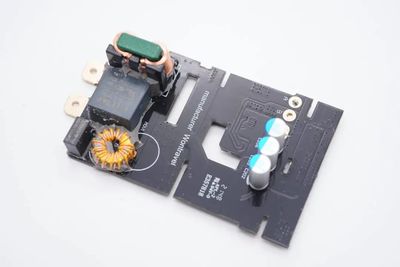

拆开产品外壳后，首先映入眼帘的是高度集成的内部结构。整体布局紧凑有序，主要分为三个功能区域：交流输入与插座模块、AC-DC电源转换模块（核心）、以及USB输出与控制模块。插座部分采用了一体化铜条结构，保证了220V交流电输入的稳定性和载流能力。

二、 核心：AC-DC电源转换模块

这是整个产品的“心脏”，其高性能的关键在于采用了氮化镓（GaN）功率器件。

1. PFC（功率因数校正）电路：为提高电能利用效率并符合法规，前端采用了主动式PFC电路，由一颗专用控制芯片和升压电感组成，能将输入电流波形校正至与电压波形同相。
2. 高频开关电源（LLC谐振拓扑）：核心的DC-DC转换部分采用了高效的LLC谐振架构。倍思在此选用了纳微半导体（Navitas）的NV6125或类似型号的GaN功率芯片。与传统硅基MOSFET相比，GaN器件拥有更快的开关速度、更低的导通损耗和开关损耗，这使得变压器和滤波元件可以做得更小，是实现整个插座小型化的根本原因。
3. 同步整流：次级侧采用同步整流技术，用低导阻的MOSFET替代传统的肖特基二极管，进一步降低损耗，提升效率。

三、 USB输出与控制模块

该模块负责将高压直流转换为设备所需的各类低压快充电压，并智能分配功率。

1. 多口协议智能识别：搭载了一颗或多颗高度集成的协议识别芯片（如英集芯IP2723T、智融SW351x系列等）。这些芯片支持USB PD 3.0、QC4+、SCP、FCP、AFC等主流快充协议，能够自动识别接入设备的类型和快充需求，动态调整输出电压和电流。
2. 功率动态分配：这是2A2C四口设计的精髓。控制芯片会根据端口接入情况，执行预设的功率分配策略。例如：单口使用（尤其是C口）时，最高支持100W PD输出；多口同时使用时，总功率仍为100W上限，但会根据设备需求智能分配（如C1 65W + C2 30W，或C口+A口组合分配），策略通过芯片固件实现，并在产品说明中有明确标注。
3. 二次降压与滤波：经过协议芯片控制后，电能通过DC-DC降压电路（多采用高效率的开关降压方案）输出至各个USB端口，并经过多层滤波，提供纯净稳定的直流电。

四、 散热与安全设计

1. 散热处理：尽管GaN效率很高，但百瓦功率的集中散热仍是挑战。PCB上主要发热元件（如GaN芯片、变压器、同步整流MOS）均覆盖有导热硅胶垫，将热量传导至金属内壳或外部塑料壳上均匀散发。内部空间虽紧凑，但留有空气对流缝隙。
2. 多重保护：电路设计上包含了过压保护（OVP）、过流保护（OCP）、过温保护（OTP）、短路保护（SCP）以及静电保护（ESD），确保在各种异常情况下能及时切断输出，保障设备和用户安全。
3. EMI与安规：输入端设有完整的EMI滤波电路（共模电感、X/Y安规电容），以抑制高频噪声干扰。PCB上的安全间距（爬电距离、电气间隙）和使用的阻燃材料均符合严格的安规标准。

五、 与评价

通过拆解可见，倍思100W 2A2C氮化镓快充插座是一款设计成熟、用料扎实的产品。其成功的关键在于：

• 技术驱动：大胆采用前沿的氮化镓功率器件，结合高效的LLC拓扑，突破了传统充电器的体积限制。
• 集成化设计：通过高度集成的协议芯片和紧凑的堆叠PCB设计，在有限空间内实现了四口输出与智能功率分配。
• 注重安全与可靠性：散热和防护措施到位，安规元件齐全。

潜在考量：极致紧凑的设计对长期高负载下的散热构成一定压力，建议用户在使用时避免持续满载并保持通风。这款产品代表了当下桌面快充插座的技术高度，是技术集成与用户体验结合的优秀案例。
