智能家居产品逐渐普及，其中WiFi插座以其便捷的远程控制和定时功能备受青睐。市面上79元左右的WiFi插座看似简单，但拆解后其内部的PCB（印制电路板）设计却蕴含着不少技术亮点与成本控制智慧。

一、核心控制单元：高性能MCU与WiFi模块的集成

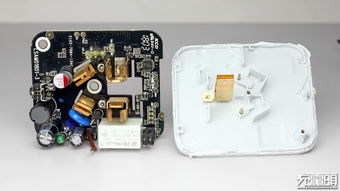

拆开外壳，首先映入眼帘的是一块布局紧凑的绿色PCB板。其核心通常是一颗高度集成的微控制器（MCU），它负责处理所有的逻辑控制，如接收来自手机App的指令、执行定时开关等。为了降低成本并缩小体积，许多中低端插座采用了将MCU与WiFi通信模块二合一的芯片方案，例如乐鑫的ESP8266系列。这颗芯片虽然价格低廉，但性能足够，支持802.11 b/g/n协议，并能运行轻量化的物联网操作系统，是性价比之选。

二、电源转换与安全保障：AC-DC电路与继电器
插座的左侧或顶部，通常会看到一个黑色的方块——继电器。这是执行物理通断的关键部件，其质量直接关系到插座的负载能力（常见为10A/250V）和寿命。为了驱动继电器和MCU，插座内部需要一个将220V交流电（AC）转换为低压直流电（DC）的电源模块。这部分电路通常由整流桥、滤波电容、降压芯片（如非隔离的阻容降压或更安全的隔离式开关电源IC）构成。虽然79元的价格限制了成本，但正规厂商仍会在此处设置必要的保险丝、压敏电阻等过流/过压保护元件，以确保安全。

三、精妙的PCB布局与元器件选型
在有限的板载空间内，工程师需要巧妙布局：

1. 强弱电隔离：高压的AC输入部分（火线、零线接口、继电器触点）与低压的MCU控制部分在PCB上会有明确的隔离带（通常是物理开槽或保持足够间距），并印有高压警告标识，这是安规的基本要求。
2. 散热设计：对于阻容降压方案或某些线性稳压芯片，可能会产生一定热量，PCB上相应的铜箔面积会加大以辅助散热。
3. 元器件选型：为了控制成本，阻容元件多为常见的贴片封装，但关键部位的电容（如电源滤波）仍会选用品牌产品以保证稳定性。

四、隐藏的“附加值”：软件与生态
除了硬件，79元的价值还部分体现在软件上。厂商需要开发配套的App，并维护云端服务以实现远程控制。部分插座还支持接入如天猫精灵、小爱同学等智能生态，这背后需要额外的软件适配与认证成本。PCB上预留的测试点、调试接口，也体现了产品开发阶段的投入。

拆解一个79元的WiFi插座，我们看到的不仅是一块集成了MCU、电源、继电器的PCB板，更是一套在成本、性能、安全与用户体验之间取得精妙平衡的工程解决方案。它既是消费电子产业链高度成熟的体现，也让我们对日常智能小硬件背后的技术细节有了更深的认识。
