随着无线充电技术的普及，将无线充电模块与墙壁插座集成的产品应运而生，为用户提供了便捷、整洁的充电体验。ABB作为全球知名的电气与自动化技术领导品牌，其推出的壁装式无线充电插座备受关注。本次报告将对ABB壁装式无线充电插座（以典型型号为例）的PCB插座核心部件进行详细拆解分析，一探其内部设计与工艺水准。

一、 产品外观与拆解准备

该款插座外观延续了ABB经典的设计语言，采用雅白色面板，质感出众。其显著特征是在标准五孔插座（或两孔插座）面板上方，集成了一个圆形的无线充电区域，表面通常有防滑硅胶垫或指示标识。拆解从面板开始，使用专业工具小心撬开面板卡扣，即可将前盖与安装底盒分离。整个拆解过程需注意内部电路连接，避免损坏。

二、 核心结构拆解：PCB与无线充电模块

卸下前面板后，内部结构一目了然。整个功能模块可以大致分为两部分：

1. 传统交流供电部分：位于下方，由优质的铜合金插套、安全保护门及相应的接线端子组成，负责为有线设备提供220V交流电。这部分与ABB高端有线插座标准一致，做工扎实，用料讲究。
2. 无线充电核心部分：这是本次拆解的重点。它主要由一块高度集成的PCB（印刷电路板）构成，被稳妥地固定在插座壳体内部的上方位置。

三、 PCB插座模块深度分析

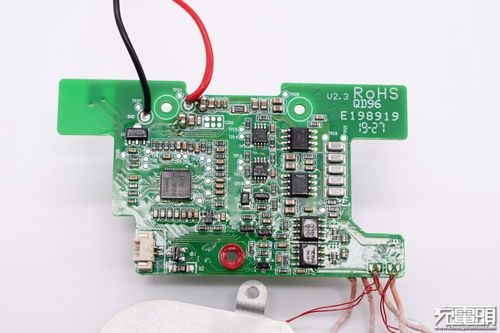

将无线充电模块的PCB从固定架上取下，可以对其电路设计进行细致观察：

• 电路布局与用料：PCB采用双面板设计，布局清晰合理，走线工整。主要元器件包括：
• 主控芯片：通常采用符合Qi协议标准的专用无线充电发射端控制芯片，用于通信识别、功率调节和安全管理。

• 功率元件：包括全桥或半桥MOSFET管、驱动芯片、以及用于能量传输的精密绕线铜制发射线圈。线圈下方贴有屏蔽磁片，用于引导磁场、减少能量损耗和发热。

• 电源转换模块：一组高效的AC-DC电源电路，将输入的220V交流电转换为直流电，再经DC-DC电路转化为无线充电所需的低压直流电。这部分通常能看到整流桥、高压电容、开关变压器和次级滤波电容等。

• 保护与滤波电路：板上设有过压、过流、过温、异物检测（FOD）等多重保护电路，确保充电安全。EMI滤波电路也必不可少，用于减少对电网的干扰。

• 做工与工艺：焊点饱满均匀，采用波峰焊或选择性波峰焊工艺，大电流路径有敷锡加厚处理。元器件多为知名品牌，如TI、ST、NXP等，品质可靠。PCB板本身也具备阻燃特性。
• 散热设计：鉴于无线充电过程中的能量转换会产生热量，PCB上主要发热元件（如MOS管、主控芯片）位置设计有考虑，部分型号可能配备铝制散热片或通过金属壳体辅助散热。

四、 安全与性能特点

通过拆解，可以出ABB壁装式无线充电插座的几个关键特点：

1. 高度集成与空间利用：在标准86底盒的有限空间内，完美融入了交流供电和无线充电两套独立又关联的系统，体现了出色的结构设计能力。
2. 双重安全保障：既具备传统插座应有的机械与电气安全（如保护门、阻燃材料），又在无线充电部分集成了完整的电子保护措施，符合乃至超越相关安全标准。
3. 性能稳定可靠：采用成熟的Qi协议方案和优质的元器件，保证了充电兼容性和效率的稳定性。通常支持5W/7.5W/10W等常见功率档位。
4. 安装便捷性：背部接线方式与普通插座无异，支持快速接线或螺丝压接，电工可轻松完成安装替换。

五、 结论

ABB这款壁装式无线充电插座并非简单地将无线充电板“粘”在插座上，而是进行了深度的集成化设计。其内部的PCB插座模块展现了ABB在消费级电工产品领域一贯的高标准：电路设计严谨，用料扎实，安全防护周全。它成功地将前沿的无线充电技术安全、可靠、美观地带入了家庭和办公环境的墙壁，代表了未来智能电气终端的一个发展方向。此类产品成本相对较高，且无线充电功率相较于有线快充仍有差距，适合作为补充充电方式，用于床头、客厅等对便捷性要求高、对充电速度不极度敏感的场景。
